电缆、母线槽等电力设施作为电力系统中的重要组成部分,如过热会导致停电、火灾等事故发生,其运行状况关系着整个电力系统的供电可靠性。运行温度一旦超过了电缆、母线槽所能承受的温度临界值就有可能引起火灾,进而造成大面积的停电。
现有技术中,常见的温度监测技术如热敏电阻式测温、红外传感式测温等在电力设施测温的场景下均具有明显的劣势:常规的热电偶、热电阻、半导体温度传感器等测温方式,由于本身带电或需要金属导线传输信号,绝缘性不能保证,不能在电缆桥架内部使用;手持式红外热成像仪必须与待测物体保持距离,是一种非接触式测温手段,需要人工操作,无法实现不间断在线测量,无法在封闭的配电间内的电缆桥架、母线槽上使用。
光纤测温技术已在电力电缆运行温度的监测中得到运用,光纤测温技术是一项实时、在线和多点光纤温度测量技术,能够实时地监测空间温度场,可以对光纤沿线的测量点进行连续的实时测量,且抗电磁干扰。智能电网属于电力系统,其中包括发电厂、高压电网、变电站、配电站等,具体的有发电机、变压器、电力电缆、开关等电力设备,这些设备通常在高电压、强电场、热负荷等环境下工作,且工作环境无人值守也无人为监控,为此,工作人员往往会使用分布式光纤测温系统对高压电缆进行温度检测。

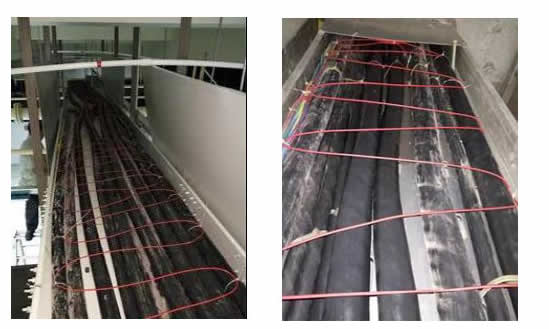

分布式光纤测温电缆桥架、母线槽测温报警系统,通过设置于建筑物配电间中的电缆桥架或者母线槽上的分布式光纤,对电缆桥架或者母线槽进行温度监测,并输出温度监测信号给信号传输模块,信号传输模块接收温度监测信号,并将温度监测信号发送给控制模块,设置于消防控制室中的控制模块根据温度监测信号,判断电缆桥架或者母线槽的温度是否大于预设温度阈值,并在确定电缆桥架或者母线槽的温度大于预设温度阈值时,生成与温度监测信号对应的报警信息,并将报警信息发送给设置于消防控制室中的显示模块,显示模块对报警信息进行显示,可以通过设置于建筑物配电间中的电缆桥架或者母线槽上的光纤测温模块满足接触式测温的要求,并且能够在不停电情况下实时对电缆桥架或者母线槽进行温度测量,从侧面监测电力系统中的设备或配电回路运行情况,可以在确定电缆桥架或者母线槽的温度大于预设温度阈值时,生成与温度监测信号对应的报警信息发送给设置于消防控制室中的显示模块,进行显示,以使消防控制室中的管理人员根据显示模块中显示的报警信息,及时得知有电缆桥架或者母线槽的温度大于预设温度阈值,即有电缆桥架中的电缆的运行温度超过了所能承受的温度临界值,或者有母线槽的运行温度超过了所能承受的温度临界值,可能引起火灾,从而消防控制室中的管理人员可以根据报警信息中包含的电缆桥架或者母线槽的标识信息,对温度异常的电缆桥架或者母线槽采取措施消除故障,第一时间排除火灾隐患,提高了自动化程度和响应速度,确保电气安全。
